1. 遥控接收器 – 接收遥控指示。
2. 镭射灯 – 录像或拍照时，用于指示镜头的位置。
3. 镜头
4. 麦克风 – 录音
5. HDMI 接口 – 通过HDMI线连接电视。
6. 格式化按键 – 格式化存储卡。
7. 复位按键 – 系统复位
8. DC 接口(12 ~ 24V) – DC电源接口
9. USB 接口 (供电时 5V / 1A)
10. Micro-SD Card 槽
11. USB 功能开关 – 按下按键可替换为U盘功能
12. 镭射灯按键 – 镭射灯开关
13. 蓝色指示灯
14. 红色指示灯
15. 声音开关 – 录影时如不需要录下声音，可通过按键选择。
16. 文件保护按键 – 录影时按下此按键，当前录影的片段被保护，将不能再回放菜单下被删除。
第二部分 遥控器按键说明：
REC Button
n 开机后，机器默认处于录像状态，通过按键可以停止或开始录像。在拍照模式下，按下按键就可拍下照片。通过HDMI线连接电视，屏幕有以下参数显示：
l 录影模式
l 当前分辨率
l 当前使用记忆体
l 电池电量
l 录像时间
l 闪光灯状态
MODE KEY
n 互换录像和拍照模式。
MENU KEY
在录影模式下，MENU内容如下：
|
Video resolution |
分辨率 |
1920 X 1080 30P |
1440 X 1080 30P/ 1280 X 720 30P / 848 X 480 60P / 848 X 480 30P / 640 X 480 30P |
|
Scene |
场景 |
Auto |
Night Portrait / Night Scenery / Sports / Landscape / Portrait / Sunset / |
|
Digital effect |
特效 |
Off |
Art / Sepia / Negative / Monochrome / Vivid |
|
White Balance |
白平衡 |
Auto |
Incandescent / Sunny / Cloudy / Fluorescent |
|
ISO |
感光度 |
Auto |
100 / 200 / 400 / 800 / 1600 |
|
EV |
曝光 |
0 |
-0.3 / -0.7 / -1 / -1.3 / -1.7 / -2 /+0.3 / +0.7 / +1 / +1.3 / +1.7 / +2.0 / |
|
Contrast |
对比度 |
Standard |
Hard / Soft |
|
Sharpness |
锐度 |
Standard |
Hard / Soft |
|
Recycle record |
循环录像 |
No |
1 minute / 5 minutes / 10 minutes / 15 minutes / 30 minutes / 45 minutes |
|
Video flip |
图片翻转 |
No |
YES |
在拍照模式下，MENU内容如下：
|
MENU内容 |
功能 |
默认状态 |
其他选项 |
|
Photo Size |
图像大小 |
8M (3200 x 2400) |
12M (4000 x 3000) / 3M (2048 x 1536) / 4M (2592 x 1728) / 5M (2592 x 1944) |
|
Scene |
场景 |
Auto |
Night Portrait / Night Scenery / Sports / Landscape / Portrait / Sunset / |
|
Digital effect |
特效 |
Art |
Sepia / Negative / Monochrome / Vivid / Off |
|
White Balance |
白平衡 |
Auto |
Incandescent / Sunny / Cloudy / Fluorescent |
|
ISO |
感光度 |
Auto |
100 / 200 / 400 / 800 / 1600 |
|
EV |
曝光 |
0 |
-0.3 / -0.7 / -1 / -1.3 / -1.7 / -2 / +2.0 / +1.7 / +1.3 / +1 / +0.7 / +0.3 |
|
Contrast |
对比度 |
Standard |
Hard / Soft |
|
Sharpness |
锐度 |
Standard |
Hard / Soft |
|
Burst |
连拍 |
1 Pic |
2 Pic / 3 Pic |
|
Self timer |
自拍 |
No |
3 seconds / 5 seconds / 10 seconds |
System Setup（系统设置）:
|
MENU内容 |
功能 |
默认状态 |
其他选项 |
|
Volume |
音量 |
5 |
6 / 7 / 8 / 9 / 10 / 0 / 1 / 2 / 3 / 4 |
|
Flicker |
光频 |
50HZ |
60HZ |
|
Auto power off |
自动关机 |
Off |
1 minute / 3 minutes / 5 minutes |
|
TV out |
TV输出 |
NTSC |
PAL |
|
Stamp |
时间戳 |
ON |
OFF |
|
Date & Time |
时间 |
2011.01.01.00：00 |
按“→”修改 |
|
Format storage card |
格式化 |
No |
YES |
|
Reset |
恢复默认值 |
No |
YES |
|
Version |
版本号 |
|
|
Language（语言）:
|
English |
|
Chinese (Simplified) |
|
Chinese (Traditional) |
|
Korean |
|
Japanese |
|
Russian |
|
Ukrainian |
在回放模式下，按MENU KEY有内容如下：
|
MENU内容 |
功能 |
默认状态 |
其他选项 |
|
Delete file |
删除文件 |
NO |
Delete |
|
Slideshow |
幻灯片播放 |
NO |
1 second / 2 seconds / 3 seconds / 5 seconds / 10 seconds |
|
Display all files |
显示所有文件 |
No |
YES |
补充说明:
n 拍照过程受光暗影响可调整COLOR MODE和B/W LEVEL参数保持录影效果.
n 开启了菜单内某些选项，拍照界面将出现对应功能的ICON。
n 在拍照STANDBY状态下，屏幕下方显示当前分辨率剩余可拍照数量。
PLAYBACK Button
录像片段/照片回放。
SELECT Button
|
|
向上推 |
向下推 |
向左推 |
向右推 |
OK |
|
符号 |
|
|
|
→ |
OK |
|
菜单模式 |
循环选择菜单内容 |
循环选择菜单内容 |
循环选择选项内可更换内容 |
循环选择选项内可更换内容 |
确认修改并退出菜单 |
|
录影模式 |
N/A |
N/A |
N/A |
N/A |
拍摄过程中按下按键锁定该条片段将不能通过删除菜单删除片段 |
|
拍照模式 |
数码变焦（放大） |
数码变焦（缩小） |
N/A |
N/A |
N/A |
|
浏览模式(逐一浏览模式) |
N/A |
显示所有片段/照片文件 |
循环浏览已储存的片段/照片 |
循环浏览已储存的片段/照片 |
选中并收看片段/照片 |
|
浏览模式(多个浏览模式) |
循环选择片段/照片 |
循环选择片段/照片 |
循环选择片段/照片 |
循环选择片段/照片 |
确认选定（退回逐一浏览模式） |
补充说明:
n 在浏览模式下,通过SELECT Button循环浏览片段/照片的详细内容，例如：拍摄时间，文档大小，文档编号。
OK KEY
n 在片段播放期间，按“ ”和“ ”设置短片播放快进，慢进。
n 在片段播放期间，按下OK Button暂停播放，此时按ACTION KEY可拍下片段暂停的画面。

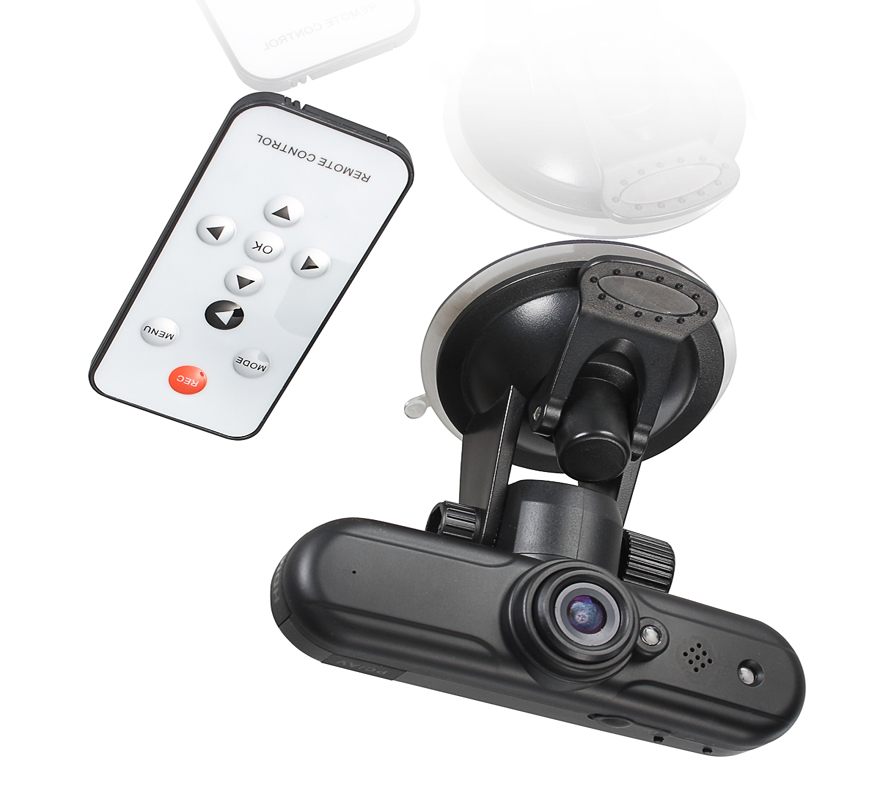

产品展示
