门禁电源PK12V3A-AD
输入110/220V 交流
输出直流12伏3安，功率36瓦。

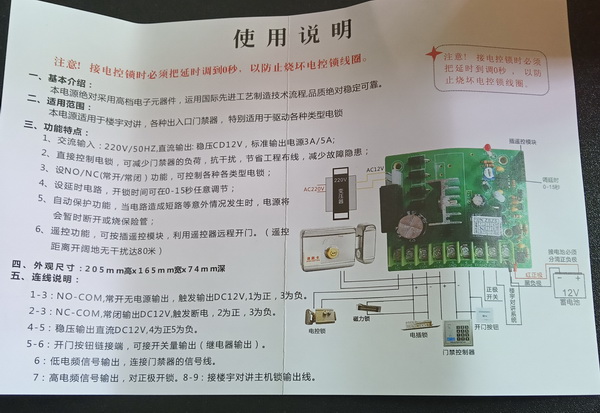

使用说明
注意!接电控锁时必须把延时到调0秒,以防止烧坏电控锁线圈

一、基本介绍:
本电源绝对采用高档电子元器件,运用国际先进工艺制造技术流程品质绝对稳定可靠。
二、适用范围:
本电源适用于楼宇对讲,各种出入口门禁器,特别适用于驱动各种类型电锁
三、功能特点
1、交流输入:220V/50Hz直流输出:稳压CD12V,标准输出电源3A/5A
2、直接控制电锁,可减少门禁器的负荷,抗干扰,节省工程布线,减少故障隐患;
3、设NO/NC(常开/常闭)功能,可控制各种各类型电锁;
4、设延时电路,开锁时间可在0-15秒任意调节;
5、自动保护功能,当电路造成短路等意外情况发生时,电源压会暂时断开或烧保险管;
6、遥控功能,可按插遥控模块,利用遥控器远程开门。(遥控距离开阔地无干扰达80米)
四、外观尺寸:205mm高x165mm宽x74mm深

五、连线说明:
1-3:NO-COM常开无电源输出,触发输出DC12V,1为正,3为负。
2-3:NC-COM常闭输出DC12V触发断电,2为正,3为负。
4-5:稳压输出直流DC12V4为正5为负。
5-6:开门按钮链接端,可接开关量输出(继电器输出)。
6:低电频信号输出,连接门禁器的信号线。
7:高电频信号输出,对正极开锁。8-9:接楼宇对讲主机锁输出线。
